Насос циркуляционный с релейным модулем Grundfos UPSD 32-120 F 220, 380 Вт, 1x230-240 В

---

Назначение

Сдвоенные циркуляционные насосы Grundfos UPSD 32-120 F предназначены для работы в системах отопления и горячего водоснабжения, рециркуляции и системах кондиционирования воздуха. Насос может работать в нескольких режимах, которые легко переключаются с помощью перекидного клапана.

Насос Grundfos серии UPSD имеет простую систему монтажа, может устанавливаться в вертикальном или горизонтальном положении и работает на однофазном электрическом двигателе, который экономно потребляет электричество. Двигатель работает практически бесшумно. Изделие может использоваться в различных системах.

Отличительные особенности

• насос выполнен с «мокрым ротором» (ротор двигателя во время работы погружен в перекачиваемую жидкость);
• корпус насоса и электродвигателя сделаны из чугуна;
• осевой подшипник из графита;
• ротор из нержавеющей стали;
• трехступенчатый переключатель скорости;
• керамический вал и радиальные подшипники;
• обмотки электродвигателя устойчивы к току блокировки, поэтому дополнительная защита электродвигателя не требуется;
• присоединительные патрубки насоса – фланцевые;
• однофазный двигатель.

Принцип работы

Циркуляционные насосы этой серии используются как в незамкнутых, так и в замкнутых системах. Насосы UPSD с герметизированным ротором, т.е. насос и двигатель составляют единый блок без торцевого уплотнения всего с двумя сальниками в качестве уплотнения. Перекачиваемая жидкость используется как смазка для подшипников.

Основные параметры

Диаметр разъема соединения	1,25" (32 мм)
Напряжение сети	230-240 В; 50 Гц
Мощность	380 Вт
Производительность	15 м³/ч (250 л/мин)
Вид	циркуляционный
Материал корпуса	чугун
Способ установки	поверхностный
Максимальный напор	10 м
Температура перекачиваемой жидкости	-10 + 120 C°
Рабочее давление	10 бар
Тип ротора	мокрый
Класс изоляции	F
Габариты (ДхШхВ)	220х360х311 мм

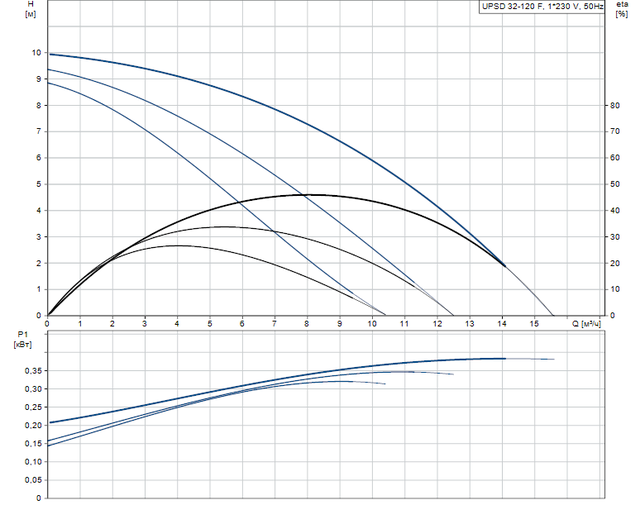

Диаграмма работы
